基本型龍門式油壓裁切機
- 產品敘述
| 型號 | TH-20 | TH-25 | TH-30 | TH-40 | TH-80 |
| 裁斷力 裁斷行程 張距 主馬達 |
20 噸 130 mm 25-155 mm 3HP |
25 噸 130 mm 25-155 mm 3HP |
30 噸 130 mm 25-155 mm 5HP |
40 噸 130 mm 25-155 mm 5HP |
80 噸 110 mm 25-135 mm 10HP |
| 裁斷頭尺寸 | 500*500 mm | 500*500 mm 650*650 mm 760*760 mm |
650*650 mm 760*760 mm |
650*650 mm 760*760 mm |
Full head type |
| 機床尺寸 | 500D*1500W mm 或其他更大尺寸 |
500D*1500W mm 或其他更大尺寸 |
650D*1750W mm 或其他更大尺寸 |
650D*1750W mm 或其他更大尺寸 |
760D*2300W mm |
| 產能 | 依操作狀況之不同，最高8小時可達4000次裁斷 | ||||
| 機器尺寸 | (機床寬度+600mm)*(機床深度+150mm)*2160mm高度 | ||||
- 張距之計算是由裁斷頭至機床的高度，有效張距須扣除裁斷墊之厚度。
- 以上為機器之基本標準規格，實際機器規格與配備，可依客戶需求訂製。
- TH-80為平面式油壓裁切機之機體結構，配備橫移式裁斷頭。

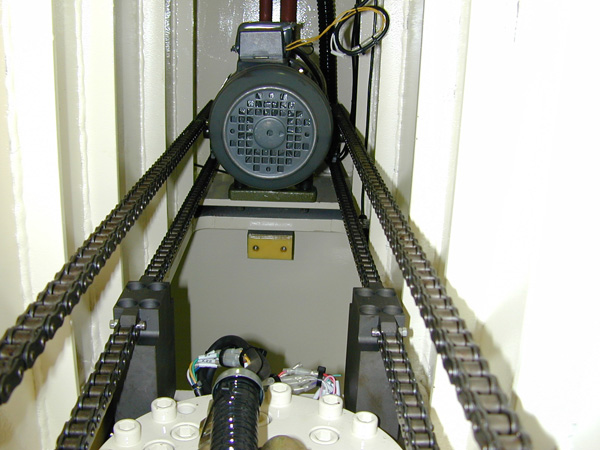

雙鏈條傳動機構，受力平均，裁斷頭橫移穩定性大大提高，同時延長相關零件使用壽命。
